高拍仪 KGR-QF1200

The Camera Module Specification
With 12M Pixel Color CMOS Sensor
在线咨询

分类：

高拍仪模组

关键词：

  • 产品描述
    • 商品名称: 高拍仪 KGR-QF1200
    • 商品编号: 1063883284221153280

    The Camera Module Specification<br/> With 12M Pixel Color CMOS Sensor

    Product feature (产品特性)

    ● 1/3” 工业级1300 万背照式HDR图像传感器

    ● 超清晰度成像效果，中心达1600线，周边1400线

    ● 81格独立曝光， 暗光效果下3d主动降噪

    ● -30℃~+70℃宽温度范围稳定工作

    ● 专业 USB-IF WHQL ROHS CE（4KV/8KV）认证

    ● USB2.0 高速传输/ USB3.0 兼容 USB2.0 设备

    ● 设备名称 厂家 等描述信息多样化定制

    ● UVC 架构，兼容 Windows XP/7/8.1/10/vista/seven/Mac，linux2.6.2(include UVC )多种系统

    ● 长达 3 年的质保期&10万小时无故障寿命

    ● 平台最低配置：CPU 1.7GHZ 512MB 内存 40GB 硬盘 XP SP2 系统

    ● 1:1尺寸动态，静态观察

    ● 支持智能自助政务系统



    SPECIFICATIONS (规格书)

    Signal
    12M
    Scanning System（扫描方式）
    Progressive scan
    Scanning Frequency(V)
    50HZ
    Image Sensor（图像感光片）
    1/3” CMOS
    Effective Pixels（有效像素）
    最高3840*2880；
    Pixel size（像素点大小）
    1.12umX1.12um
    Image sensor Data output（数据输出类型）
    Raw Data 10bits
    Video output（输出格式）
    MJPG（主要分辨率）
    YUY2
    Maximum Frame Rates（分辨率和帧率）
    2592*1944 >15fps
    3264*2448 >15fps
    3840*2160 >20fps
    3840*2880 >10fps
    不采用YUY2格式拍摄文件
    SNR max（信噪比）
    ≥40dB
    Dynamic range（动态范围）
    ≥90dB
    Min. Illumination（最低照度）
    10Lux~2000Lux 最佳工作环境光照范围：80Lux-300Lux
    Digital interface（连接接口)
    5-pin 1.25mm USB2.0
    Transfer rates（接口速度）
    480Mb/S
    Power requirements（电源）
    5V±5%
    Power Consumption（功率）
    MAX 1.2W
    IR-LED Wavelength(红外灯光谱)
    NOLED
    Dimensions(PCBA)（PCBA 尺寸）mm
    68mm × 35mm × 8mm±5%
    Weight（重量）
    约10G
    Operating temperature（℃）（稳定工作温度）
    -20~60 ℃
    Storage temperature(℃)（储存温度&湿度）
    -30~70 ℃/0~90RH
    Compliance（产品标准）
    USB-IF WHQL CE RoHS
    Lens Mount（可搭配镜头类型）
    M10~M12
    Lens view （默认镜头）
    水平 75°，垂直63°，对角102°
    Warranty(质保期)
    3 years
    OS（支持系统）
    WindowsXP/7/8.1/10/vista/seven/Mac linux2.6.2(includeUVC )



    端子接口定义

    端子针脚定义

    序号
    信号名称
    定义
    功能描述
    1
    VCC
    Power（红）
    USB Power Supply +5V
    2
    D+
    Data Pin（绿）
    System Ground USB Data
    3
    D-
    Data Pin（白）
    USB Data Transmission
    4
    GND
    GND（黑）
    Transmission
    5
    COVER
    Shield（黑）

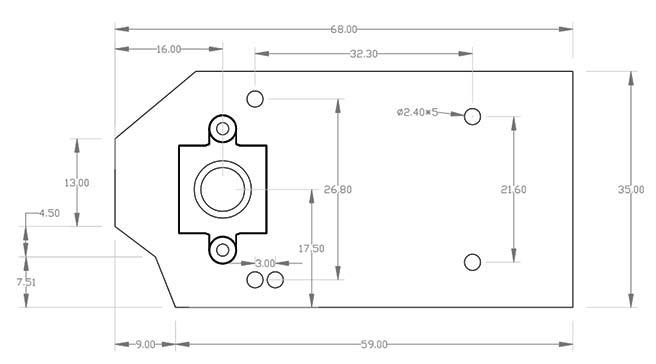

    Sensor Dimension (感光片尺寸)&Filter wavelength（滤光片光谱）

    高拍仪KGR-QF1200

    Color-IR Filter wavelength（彩色滤光片光谱）



    Product Dimension（产品尺寸）

    68mm × 35mm × 8mm±5%



    Cover proportion(mm)（外壳成份）

    NO.
    Component
    Proportion
    NOTE
    1
    ZN
    96.2000%

    2
    DCU
    0.0160%

    3
    Aluminum
    3.7000%

    4
    Fe
    0.0030%

    5
    Pb
    0.0025%

    6
    Sn
    0.0004%

    7
    Mg
    0.0030%






    Modes of packing（包装方式）



    S331130DM

    NO.
    名称
    数量
    1
    纸箱
    1 PCS
    2
    标贴
    1 PCS
    3
    纸板
    6 PCS
    4
    珍珠棉
    5 PCS
    5
    机器
    100 PCS


    Reliability Specification (可靠性)



    序号
    测试项目
    条件及要求
    试验设备
    1
    低温储存
    温度-20℃，保存时间24小时后，在室温放置2小时后测试
    低落温箱
    2
    低温运行
    温度-15℃±2℃连续工作4小时，无异常
    低温箱
    3
    高温储存
    温度70℃，相对湿度 80%H。保存时间24小时后，在室温放置2小时后测试，无异常
    高温箱
    4
    高温运行
    温度70℃，相对湿度 80%H±10%。连续工作4小时，无异常
    高温箱
    5
    高温高湿储存
    60℃，湿度90%时工作达4小时，无异常
    高温恒湿箱
    6
    高温高湿运行
    55℃，湿度90%时工作达4小时，无异常
    高温恒湿箱
    7
    冷热冲击试验
    -10℃）→70℃（各30min）高低温互相转换时间小于5分钟 Total：10cycles
    低温箱/高温箱
    8
    自由跌落测试（包装后）
    高度50cm，10 次
    橡木地面
    9
    振动试验（包装后）
    10Hz～200Hz～10Hz,振幅 2mm,XYZ 三个方向，振动2个小时
    振动试验台
    10
    静电试验（断电）
    150Pf、330 欧±8KV，空气放电 测量10次
    静电测试仪
