宽动态摄像机 KGR-S230F

USB2.0 HDR LENS CAMERA
在线咨询

分类：

单目、双目活体检测模组

关键词：

  • 产品描述
    • 商品名称: 宽动态摄像机 KGR-S230F
    • 商品编号: 1063887303878529024

    USB2.0 HDR LENS CAMERA

    Product feature (产品特性)

    ● 1/2.7” 工业级200 万高清宽动态图像传感器

    ● 30CM 到无限远清晰成像

    ● 0.1Lux 超低照效果

    ● 彩色MAX 1W 超低功耗

    ● -30℃~+70℃宽温度范围稳定工作

    ● 专业 USB-IF WHQL ROHS CE（4KV/8KV）认证

    ● USB2.0 高速传输/ USB3.0 兼容 USB2.0 设备

    ● 设备名称 厂家 等描述信息多样化定制

    ● UVC 架构，兼容 Windows XP/7/8.1/10/vista/seven/Mac linux2.6.2(include UVC )多种系统

    ● 长达 3 年的质保期&13 万小时无故障寿命

    ● 锌镁合金外壳高强度碰撞防护

    ● 平台最低配置：CPU 1.7GHZ 512MB 内存 40GB 硬盘 XP SP2 系统



    SPECIFICATIONS (规格书)

    Signal
    2.0M HDR
    Scanning System（扫描方式）
    Progressive scan
    Scanning Frequency(V)
    50HZ
    Image Sensor（图像感光片）
    1/2.7” CMOS
    Effective Pixels（有效像素）
    1920*1080
    Pixel size（像素点大小）
    3.0umX3.0um
    Image sensor Data output（数据输出类型）
    Raw Data 10bits
    Video output（输出格式）
    MJPG
    YUY2
    Maximum Frame Rates（分辨率和帧率）
    主要分辨率
    1920x1080 at 25
    1280x720 at 25fps
    640x480 at 25 fps
    320x240 at 25fps
    主要分辨率
    1920*1080 at 5fps
    1280*720 at 9fps
    640x480 at 30 fps
    320x240 at 30 fps
    SNR max（信噪比）
    ≥41dB
    Dynamic range（动态范围）
    ≥96dB
    Min. Illumination（最低照度）
    ≥0.01LUX at F1.2
    Digital interface（连接接口)
    5-pin 1.25mm USB2.0
    Transfer rates（接口速度）
    480Mb/S
    Power requirements（电源）
    5V±5%
    Power Consumption（功率）
    MAX 1W
    IR-LED Wavelength(红外灯光谱)
    NOLED
    Dimensions(PCBA)（PCBA 尺寸）mm
    32*32mm
    Weight（重量）

    Operating temperature（℃）（稳定工作温度）
    -20~60 ℃
    Storage temperature(℃)（储存温度&湿度）
    -40~80 ℃/0~90RH
    Compliance（产品标准）
    USB-IF WHQL CE RoHS
    Lens Mount（可搭配镜头类型）
    M12(f=3.5MM)
    Lens view （默认镜头）
    M12/90°
    Warranty(质保期)
    3 years
    OS（支持系统）
    WindowsXP/7/8.1/10/vista/seven/Mac linux2.6.2(includeUVC )

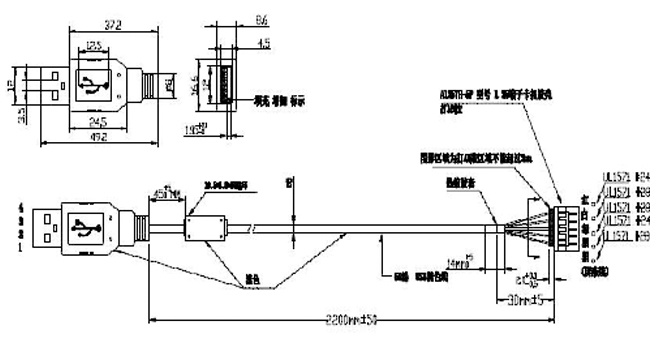

    端子接口定义

    序号
    信号名称
    定义
    功能描述
    1
    vcc
    Power（红）
    USB Power Supply +5V
    2
    D-
    Data Pin（白）
    USB Data Transmission
    3
    D+
    Data Pin（绿）
    USB Data Transmission
    4
    GND
    GND（黑）
    System Ground
    5
    COVER
    Shield（黑）




    Sensor Dimension (感光片尺寸)&Filter wavelength（滤光片光谱）



    KGR-S230F
    Sensor Dimension
    KGR-S230F

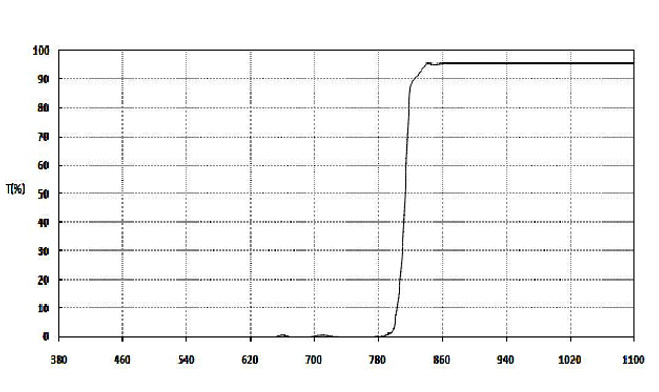

    IR-Filter wavelength（红外滤光片光谱）

    Color-IR Filter wavelength（彩色滤光片光谱）



    Product Dimension（产品尺寸）



    Cover proportion(mm) （外壳成份）

    NO.
    Component
    Proportion
    NOTE
    1
    ZN
    96.2000%

    2
    CU
    0.0160%

    3
    Aluminum
    3.7000%

    4
    Fe
    0.0030%

    5
    Pb
    0.0025%


    6
    Sn
    0.0004%


    7
    Mg
    0.0030%





    Modes of packing（包装方式）



    S331130DM

    NO.
    名称
    数量
    1
    纸箱
    1 PCS
    2
    标贴
    1 PCS
    3
    纸板
    6 PCS
    4
    珍珠棉
    5 PCS
    5
    机器
    100 PCS


    Reliability Specification (可靠性)

    序号
    测试项目
    条件及要求
    试验设备
    1
    低温储存
    温度-20℃，保存时间24小时后，在室温放置2小时后测试
    低落温箱
    2
    低温运行
    温度-15℃±2℃连续工作4小时，无异常
    低温箱
    3
    高温储存
    温度70℃，相对湿度 80%H。保存时间24小时后，在室温放置2小时后测试，无异常
    高温箱
    4
    高温运行
    温度70℃，相对湿度 80%H±10%。连续工作4小时，无异常
    高温箱
    5
    高温高湿储存
    60℃，湿度90%时工作达4小时，无异常
    高温恒湿箱
    6
    高温高湿运行
    55℃，湿度90%时工作达4小时，无异常
    高温恒湿箱
    7
    冷热冲击试验
    -10℃）→70℃（各30min）高低温互相转换时间小于5分钟 Total：10cycles
    低温箱/高温箱
    8
    自由跌落测试（包装后）
    高度50cm，10 次
    橡木地面
    9
    振动试验（包装后）
    10Hz～200Hz～10Hz,振幅 2mm,XYZ 三个方向，振动2个小时
    振动试验台
    10
    静电试验（断电）
    150Pf、330 欧±8KV，空气放电 测量10次
    静电测试仪
