双目摄像头 S331130DM

  • 发布时间:2021-01-18

双目摄像头 S331130DM

【概要描述】USB2.0 BW/HDR Double LENS CAMERA

  • 发布时间:2021-01-18
详情

Product feature (产品特性)

● 1/3” 工业级双目 130 万/300 万高清宽动态图像传感器

● 黑白 40CM-1M,彩色 40CM 到无限远清晰成像

● 黑白固定 30 帧,彩色最大 25 帧无拖影

● 设备集成安全芯片、建立与安全芯片的通讯通道

● 双摄像头集成到一根USB2.0连接线输出

● 提供外插扩展LED补光灯插口

● 0.1Lux 超低照效果

● 黑白 MAX 2.6W,彩色MAX 1.5W 功耗

● -30℃~+70℃宽温度范围稳定工作

● 专业 USB-IF WHQL ROHS CE(4KV/8KV)认证

● USB2.0 高速传输/ USB3.0 兼容 USB2.0 设备

● 设备名称 厂家 等描述信息多样化定制

● UVC 架构,兼容 Windows XP/7/8.1/10/vista/seven/Mac linux2.6.2(include UVC )多种系统

● 长达 3 年的质保期&13 万小时无故障寿命

● 锌镁合金外壳高强度碰撞防护

● 平台最低配置:CPU 1.7GHZ 512MB 内存 40GB 硬盘 XP SP2 系统



SPECIFICATIONS (规格书)

Signal
1.3M B/W
3M HDR
REMARKS
Scanning System(扫描方式)
Progressive scan

Scanning Frequency(H)(扫描频率)
30HZ
25HZ

Scanning Frequency(V)
50HZ
50HZ

Image Sensor(图像感光片)
1/3” CMOS
1/3” CMOS
Aptina
Effective Pixels(有效像素)
1280x960
2048x1536

Pixel size(像素点大小)
3.75umX3.75um
2.2umx2.2um

Image sensor Data output(数据输出类型)
Raw Data 10bits

Video output(输出格式)
MPJG/YUY2

Maximum Frame Rates(分辨率和帧率)
1280x960 at 30fps
1280x720 at 30fps
1024x768 at 30fps
800x600 at 30fps
640x480 at 30fps
352x288 at 30fps
320x240 at 30fps
160x120 at 30fps
1280x960 at 3fps 1280x720 at 7fps
1024x768 at 10fps 800x600 at 20fps
640x480 at 30 fps 352x288 at 30fps
320x240 at 30fps 160x120 at 30fps
1.3M B/W
Maximum Frame Rates(分辨率和帧率)
2048x1536 at 15fps
1920x1080 at 25fps
1600x1200 at 25fps
1280x1024 at 25fps
1280x960 at 25fps
1280x720 at 25fps
1024x768 at 25fps
800x600 at 25fps
640x480 at 25 fps
352x288 at 25fps
320x240 at 25fps
160x120 at 25fps
2048x1536 at 3fps 1920x1080 at 3fps
1600x1200 at 5fps 1280x1024 at 5fps
1280x720 at 9fps
1024x768 at 10fps 800x600 at 20fps
640x480 at 25 fps 352x288 at 25fps
320x240 at 25fps 160x120 at 25fps
3M HDR
SNR max(信噪比)
≥44dB
≥40dB

Dynamic range(动态范围)
≥83.5dB
≥100dB

Min. Illumination(最低照度)
≥0.01LUX at F1.2
≥0.1LUX at F1.2
NO LED
Digital interface(连接接口)
5-pin 1.25mm USB2.0

Transfer rates(接口速度)
480Mb/S

Power requirements(电源)
5V±5%

Power requirements(电源)
NO LED
Max 1.3W
Max 1.6W

IR-LED
Max 2.1W

IR-LED Wavelength(红外灯光谱)
850nm

Dimensions(PCBA)(PCBA 尺寸)mm
26*30*40mm±5%

Weight(重量)


Operating temperature(℃)(稳定工作温度)
-30~70 ℃

Storage temperature(℃)(储存温度&湿度)
-40~80 ℃/0~90RH

Compliance(产品标准)
USB-IF WHQL CE RoHS

Lens Mount(可搭配镜头类型)
M12(f=3.5MM)

Lens view (默认镜头)
M12/90°

Warranty(质保期)
3 years

OS(支持系统)
Windows XP/7/8.1/10/vista/seven/Mac linux2.6.2(include UVC )

USB CONN(USB 接口定义)
5V
USB POWER
500mA max
DM

D-
DP

D+
GND

DGND
COVER

shield



安全芯片

● 规范芯片指令,同时实现密钥置换、双端授权认证、数据加解密的方案,同时支持RSA1024、RSA2048、SM2、SM3、SM4等国际、国密算法

● 持与密钥分发平台服务端数据处理

(1)结合安全芯片指令规范进行指令管理与生成;

(2)安全芯片的密钥管理、存储与下发;



Sensor Dimension (感光片尺寸)&Filter wavelength(滤光片光谱)

双目摄像头 S331130DM



Sensor Dimension IR-Filter wavelength(红外滤光片光谱)



双目摄像头 S331130DM

Color-IR Filter wavelength(彩色滤光片光谱)



Product Dimension(产品尺寸)

双目摄像头 S331130DM

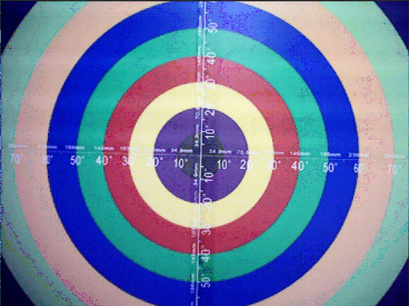

Viewing Angle(可视角度)




300W 角度(彩色)

130W 角度(黑白)



Cover proportion(mm) (外壳成份)

NO
component
Proportion
NOTE
1
ZN
96.2000%

2
CU
0.0160%

3
Aluminum
3.7000%

4
Fe
0.0030%

5
Pb
0.0025%

6
Sn
Sn 0.0004%

7
Mg
0.0030%




Modes of packing(包装方式)



S331130DM

NO.
名称
数量
1
纸箱
1 PCS
2
标贴
1 PCS
3
纸板
6 PCS
4
珍珠棉
5 PCS
5
机器
100 PCS




Reliability Specification (可靠性)



序号
测试项目
条件及要求
试验设备
1
低温储存
温度-20℃,保存时间 24 小时后,在室温放置2小时后测试
低落温箱
2
低温运行
温度-15℃±2℃连续工作4小时,无异常
低温箱
3
高温储存
温度70℃,相对湿度 80%H。保存时间24小时后,在室温放置2小时后测试,无异常
高温箱
4
高温运行
温度70℃,相对湿度 80%H±10%。连续工作4小时,无异常
高温箱
5
高温高湿储存
60℃,湿度90%时工作达4小时,无异常
高温恒湿箱
6
高温高湿运行
55℃,湿度90%时工作达4小时,无异常
高温恒湿箱
7
冷热冲击试验
-10℃)→70℃(各 30min)高低温互相转换时间小于5分钟 Total:10cycles
低温箱/高温箱
8
自由跌落测试(包装后)
高度50cm,10 次
橡木地面
9
振动试验(包装后)
10Hz~200Hz~10Hz,振幅 2mm,XYZ 三个方向,振动2个小时
振动试验台
10
静电试验(断电)
150Pf、330 欧±8KV,空气放电 测量10次
静电测试仪
